oprava garmin edge 130 plus

Nedalo mě to a udělal jsem pokus jak zaletovat podobný konektor v domácích podmínkách, ulomil jsem ho a schválně přiletoval s tím nejhorším nářadím, co tu mám, čili žádný předehřev, pájka Tesla ERS50, tenký cín a odsávací licna (ta se dá nahradit lankem z nějakého vodiče, nebo, když je člověk pečlivější není třeba), obyčejná kalafuna. Postup: Urvané plošky po stranách lehce pocínovány, vlastní vývody ne. Konektor pod lupou napolohován, připájen z boku a po kontrole usazení jedna po druhé opatrně přiletovány s trochou cínu a tavidla nožky. Přebytečný cín odstraněn licnou. po umytí je to elektricky ok, vzhledově je to horší, tělo konektoru jsem lehce popálil, protože jsem to dělal kopytem a bez lupy, ale to na funkci nemá vliv. Přidávám fotky. Pokud je to moc mimo téma, tak prosím admina o smazání.

@Stanooo: Ja to rozdelane mel. Menil jsem zada. Tohle mne upadlo po slozeni. Bohuzel si nepamatuji, zda to melo na spodni strane soucastky, ale rozdelat to neni problem, je tam 6 sroubku. Baterka je sice prilepena, ale to na vyndani desky nema vliv.

Na youtube je spousta návodů, jak to dělat, třeba tady: https://youtu.be/_CH9Kzab76A , ale vyžaduje zkušenost a nějaké vybavení, předhřev jde v nouzi udělat žehličkou, okolní součástky se dají ochránit kaptonovou páskou, pokud člověk nemá pastu, tak to jde udělat i na předem nanesený cín. (jako v tom videu) Klíčový je ten horký vzduch, horkovzdušnou pistolí to opravdu udělat nejde. Souhlasím se Stanooo , že může být trochu problém se stavem těch plošek. Ale na fotkách to vypadá docela dobře a ten konektor má jen pár pinů. Součástky ze spodu jsou nepříjemné, ale i to se dá řešit. Ten konektor naštěstí není nijak mechanicky namáhaný, kdybych to dostal do ruky, tak bych to asi jen trochu opatrně předehřál, nanesl trošičku cínové pasty a pod lupou přetavil mikropájkou. Ale vždycky je riziko, že se v tišťáku tím tepelným namáháním něco urve, prostě je potřeba zhodnotit rizika. Ale jako začátečník bych raději napřed chvíli trénoval na nějakém elektroodpadu, nebo věci, kde neúspěch nebolí.

Jak psal někdo níž, toto lze opravit pouze horkovzduchem zespoda, po vyndání desky. Podmínkou ovšem je, že z druhé strany nejsou v tom místě desky osazeny další součástky. Vyndání desky jsem na nějakém videu viděl (borec tam ukazuje výměnu baterky), ale právě v kritickém místě je na desce nalepená bílá izolační páska. Pokud se v tom ještě chceš vrtat, tak vyndáním desky (je na šroubky) a odlepením té pásky na spodní straně desky zjistíš, jestli to opravitelné je (když v tom místě nebudou součástky) nebo není (když tam součástky budou).

K opravě je třeba – horkovzduch (ideálně s větším výběrem velikosti trysek), pájecí pasta a nástroj pro její nanesení, pinzeta, dobré oči nebo velká dílenská lupa cca 2:1. A před tím ještě zkontrolovat, v jaké vrstvě se to urvalo (zda se utrhl jen cín nebo je servaná nějaká vrstva na vývodech součástky či na desce (na tomhle typu desek standartně je výchozí měď 18um, na tom zlato tak 15um, pak už se pájí). Kvůli opravdu malým tloušťkám jednotlivých vrstev to většinou nevydrží víc jak dva pokusy, jak se ti odpaří to zlato tak už na to většinou nic nechytne.

Diky vsem za rady. Projdu si to a zkusim nekam napsat, ale rozhodl jsem se, ze venovat tomu vice casu a penez se nevyplati. Az dojde lepidlo na display, tak to zaizoluji, zavru a budu pouzivat bez podsviceni.

Base48 vypada zajimave. Rad bych se to spise do budoucna naucil delat sam.

Šel bych s tím do https://base48.cz/. Určitě to tam umí, otázka je jestli se jim bude chtít :)

Šlo by to zapájet natvrdo k tištěnému spoji. Chce to mikropájku a lupu + šikovné ruce, ale neviděl bych v tom nic složitého.

Dostal jsem tip na opravy.dread.cz, tak můžeš zkusit. Prej je dobrej.

Zkus zavolat borcovi tady. Je hodně flexibilní, je to taková fajn garážovka. http://www.smtplus.cz/

Kdyby to nevyšlo, tak se ozvi do SZ. Zapájet to určitě dokážeme, ale s časem je to teď takové hodně napjaté.

To upadlo díky tomu bezolovnatému pájení (i když ani olovnatý cín nemá žádné zvláštní mechanické vlastnosti), stačí troška pasty, předehřát a malinko fouknout horkým vzduchem, nebo v nouzi vzít mikropájkou. Je samozřejmě určité nebezpečí, že se to nepovede. (tím tepelným šokem se může i při největší opatrnosti poškodit něco jiného) Pro lidi co s tím dělají to není problém. Ale v Brně bohužel nikoho neznám. Zapátral bych směrem po nadšencích, co umí opravovat spotřební elektroniku.

Posli to do DVComputer v Humpolci.

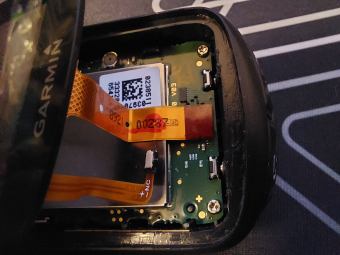

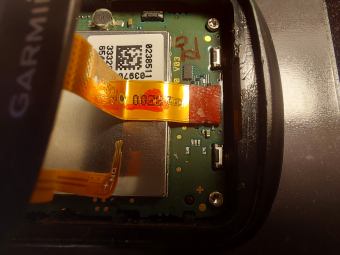

@tomxxx: Display je ok. Problem je na zakladove desce :-).

Nový display stojí 20 euro, to nemá cenu dávat opravit.

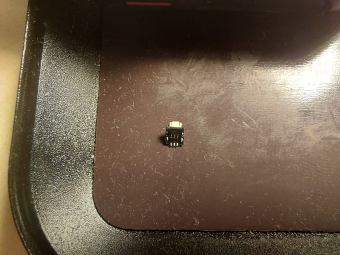

@tigermoth; Cin uz neni to co byval :-(. Vzal jsem za to trochu nechtem, abych ten konektor otevrel a ulitlo to cele. Asi to vidim na to, ze to zalepim a budu to mit bez podsviceni. Data se tahaji po tom sirokem kabelu a ten funguje. Je to pro tchana a on jezdi stejne jen ve dne :-).

Tohle sa pájí horkovzduchem zespoda, pady jsou schované pod pouzdrem té součástky. Jestli ta DPS nejde vyndat, bude jednodušší odizolovat ty vodiče a připájet to na férovku. Což asi stejně bude nutné, jelikož z druhé strany budou na sto péro součástky.

Dobré je, že se to fakt urvalo z cínu, technologická vada.

@tigermoth: Oznaceni tam nevidim. Je to fakt male a muj mobil to nezaostri ani v macro modu. Od pohledu mne prijde, ze se to vylomilo z cinu.

Jestli s tím neodešly i pady

To vypadá, že je to utržené čistě a je to relativně velké :-) Pro někoho, kdo je zvyklý pájet SMD, by to neměl být problém.

Dej makro fotku toho konektoru, jestli je na něm nějaké označení, tak ať jde vidět plís.

@Vicktorioo: Myslim, ze tohle nebude spadat do jejich portfolia. Tohle je spise pro nejakeho vybavenejsiho elektrotechnika.

Garmin opravují na Veveří.
