Držák SIGMA ROX 11.1 EVO

Přidat foto

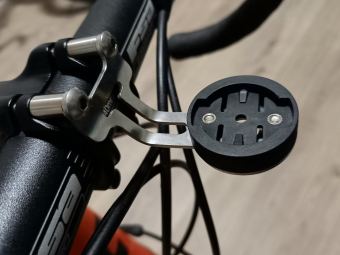

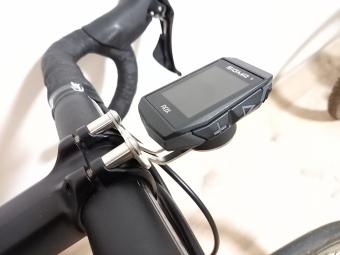

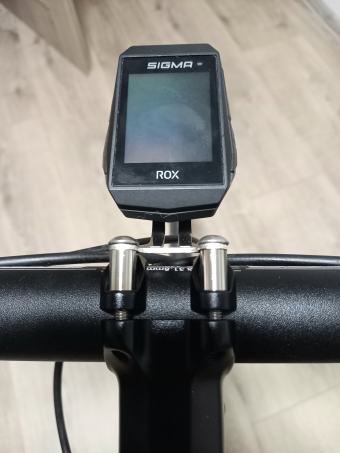

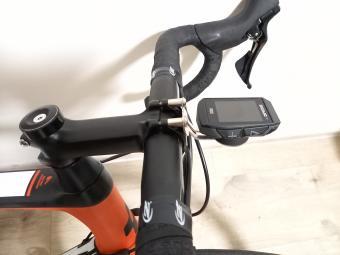

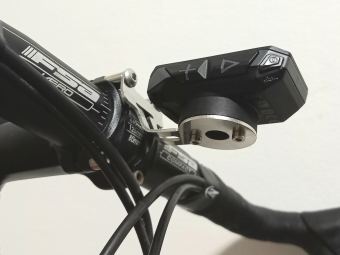

Nové provedení

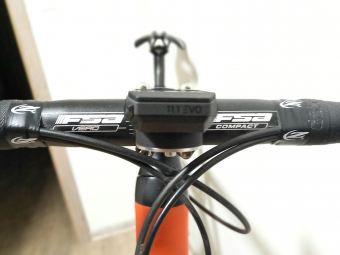

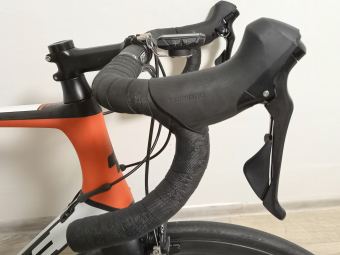

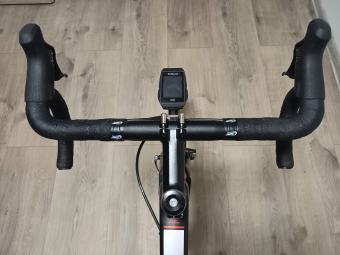

s původním držákem

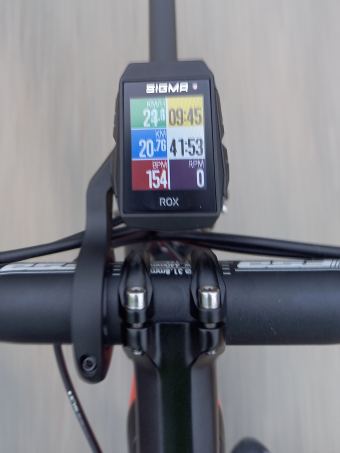

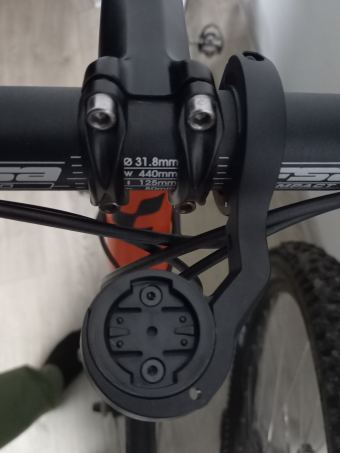

Držák Sigma Short Butler

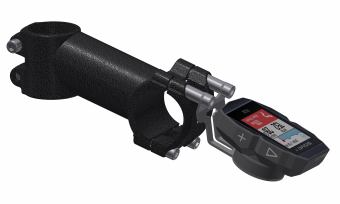

3D

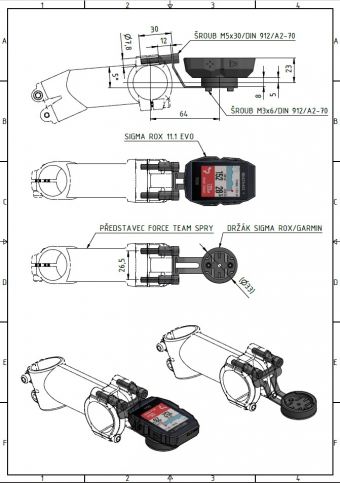

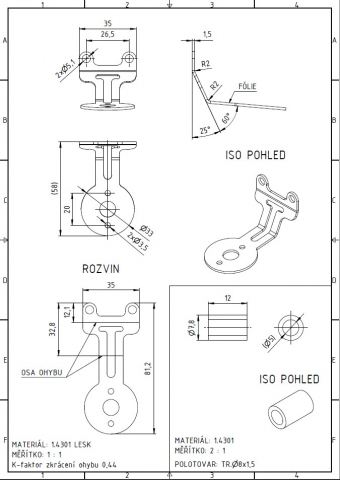

Výkres komplet

Výkres držáku + váleček

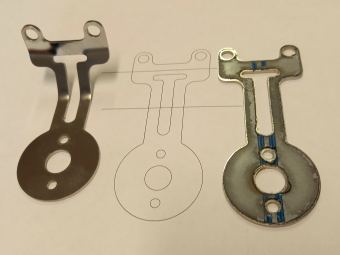

Výpalek

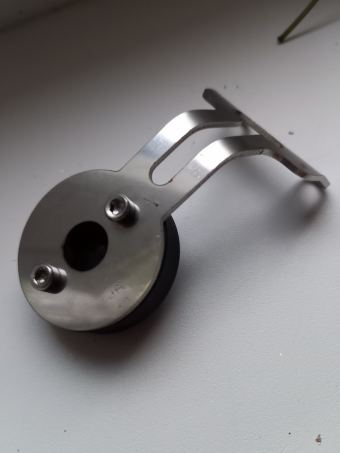

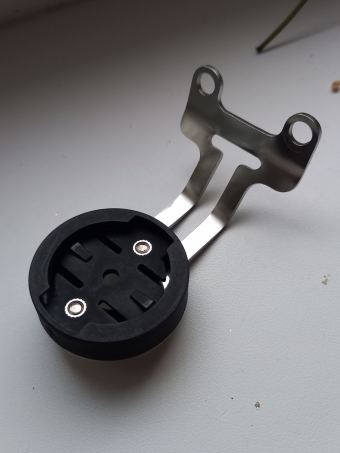

Základna z držáku Sting ST-CM04 (stejná jako GARMIN)

Toto roční období mě na vyjížďky na kole už moc neláká, tak člověk sedí doma a vymejšlí kraviny.

No tohle je asi jedna z nich :-)

Letos jsem pořídil nový computer Sigma ROX 11.1 EVO. Součástí balení byl i předsazený držák Sigma short butler.

Držák sice funguje dobře a dá se dobře nastavit, ale mně se moc nelíbil.

Po pár pokusech s 3D tiskem přišla na řadu stará dobrá ocel 1.4301. Pár podobných držáků už jsem vyráběl, tak vím že to vydrží na věky :-)

Ještě tam přijdou jiné šrouby a celé to nejspíš nastříkám černou matnou barvou, ale jinak asi konečná verze.

Sice tam chybí možnost to nějak nastavovat, ale jelikož to dělám pro sebe, tak je computer v poloze která mi vyhovuje.

Základnu jsem použil z držáku Sting ST-CM04 co jsem měl na druhém kole.

(vloženo 9.12.22)

Komentáře

Pro zobrazení diskuse se prosím přihlaste nebo zaregistrujte.
jezour
jezour

3.1.23 17:28

vpa007: díky

Reagovat
vpa007
vpa007

3.1.23 10:46

Krásná práce! ;)

Reagovat
jezour
jezour

1.1.23 16:38

Hotovo.

Reagovat
DaD
DaD

10.12.22 08:57

Ta spodní varianta je o parník dál. Moc pěkné.

Reagovat
bara2
bara2

10.12.22 00:39

Mně ty šrouby na představci taky přijdou zcela nevyužité. Pěkná práce :-)

Reagovat
kadlec
kadlec

9.12.22 20:43

Varianta2 je o parnik hezci.GJ

Reagovat
Kocour Mikeš
Kocour Mikeš

9.12.22 20:09

Ježoure, tak v tom případě, je to komplet, no je pravda že tloušťka plechu by to neschovala, 1,7 mm je fakt dost.

Reagovat
jezour
jezour

9.12.22 19:37

Kocour: hlava šroubů M3 se zapuštěnou hlavou má 1,7mm to bych do toho plechu úplně celý nezapustil, navíc ty šroubky jsou fakt mrňavý a nejsou moc vidět. Zespodu nic montovat neplánuju.

Reagovat
Aduldinho
Aduldinho

9.12.22 19:25

Parádní práce! To by šlo! :-)

Reagovat
Kocour Mikeš
Kocour Mikeš

9.12.22 19:21

Ježoure za mě dobrý, líbí se mi to. Jen bych zespoda koupil zápustný šroubky a dal bych je delší, aby se pod ně vešel držák svítilny, nebo Gopro kamery…

Reagovat
jezour
jezour

9.12.22 18:25

Varianta 2 vypadá taky docela dobře, když se trochu upraví ty bowdeny, tak by to mohlo v pohodě.

Reagovat
vpa007
vpa007

9.12.22 16:18

Kámo dobrý, líbí se mi tvý „out of box“ myšlení! ;)

Reagovat
jezour
jezour

9.12.22 13:24

vpa007: to by vypadalo divně :-D jednodušší by bylo natočit ciferník hodinek.

Reagovat
vpa007
vpa007

9.12.22 13:18

@jezour: Dobrý, ale potřeboval bych tu ruku o 90° otočit, moh bys to prosím v CADu ještě předělat? :D

Reagovat
Kocour Mikeš
Kocour Mikeš

9.12.22 12:49

Ježoure pecka, ve 3D neumím nic. Vypalovačku v práci zatím nemáme, zamrzli jsme u flexy a vypadá to, že pokud si k něčemu v dohledné době pomůžeme, tak to bude nové ceočko a ta věc, jak se vaří pod Argonem, ale nevím, jestli je to TIG, nebo jak se tomu nadává …

Reagovat
jezour
jezour

9.12.22 12:38

DaD: Díky, dopadne to doufám dobře, díky tobě mám dvě varianty a z čeho vybírat.

Reagovat
jezour
jezour

9.12.22 12:34

Kocour: Je to pálené laserem výkon 3,5kw, do nerezu to pálí asi do 8mm. Udělám si model ve 3D, rozvinutej tvar exportuju do formatu dxf, to nahraješ do laseru a vypálí ti to ten tvar co tam máš.

Reagovat
Kocour Mikeš
Kocour Mikeš

9.12.22 12:22

Ježoure, ještě otázka, čím to z toho nerezu vyřezáváš? to je nějaká frézka (CNC), či co? Nerez je dost tvrdej i na pilku na železo s kvalitním plátkem od BAHCO … no a o přesnosti se asi není třeba rozepisovat.

Reagovat
DaD
DaD

9.12.22 12:19

Tak držím palce jezoure, ať to dobře dopadne. Jinak to máš opravdu velmi pěkné!

Reagovat
jezour
jezour

9.12.22 12:13

Adu: Ježek má vždycky do čeho píchnout, ale je důležité určit si priority :-)

Reagovat
miťo
miťo

9.12.22 11:58

Pěkně jezoure!

DejfSejf: trochu ohnoult lze. Raději ve svěráku, ne na šroubech. Já ho ohýbal, aby byl vodorovně.

Reagovat
Aduldinho
Aduldinho

9.12.22 11:47

Jéžo, hustě ta ruka :-D TVL, tady asi nemá někdo do čeho píchnout! :-)

Reagovat
jezour
jezour

9.12.22 11:46

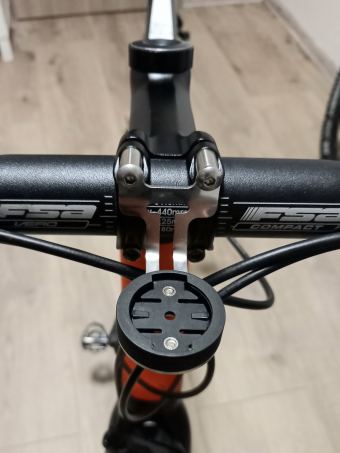

Varianta 2. Úchyt na spodní šrouby už je v běhu: -)

Reagovat
jezour
jezour

9.12.22 11:21

vpa007: Díky.

Pro tebe by bylo ideální něco takového :-D

Reagovat
jezour
jezour

9.12.22 11:14

Kocour: Díky, řešit takové detaily mě docela baví, navíc jsem nikde nenarazil na něco co by se mi líbilo, tak jsem holt musel zapojit hlavu a zaměstnat asi 3 lidi :-D aby něco takového vzniklo.

DejfSejf: Tomu sem se chtěl právě vyhnou, abych tam namontoval něco co mě bude akorát prudit. I když s tím origo držákem jsem to vydržel celkem dlouho :-)

Reagovat
vpa007
vpa007

9.12.22 11:08

Mno.. krásná práce… si mě nasadil brouka… jenže jsem se ještě nedokopal k tachometru a na řídítkách furt vozím hodinky (f5)…

Reagovat
Kocour Mikeš
Kocour Mikeš

9.12.22 10:46

Jezoure dobrá práce, mám ROX 11.0 (jsem rád, že nás tu pár je) a vozím jí na předsazeným hliníkovým držáku s objímkou z Alíku, ale tohle vypadá fakt dobře! Holt kdo umí, ten umí, kdo neumí, jen čumí…

Reagovat
DejfSejf
DejfSejf

9.12.22 09:58

Jo fotka

Reagovat
DejfSejf
DejfSejf

9.12.22 09:58

Jojo mám tento a trochu mě prudí, že je to šikmo… Nádstavec je hliník ohýbat moc nejde…

Reagovat
jezour
jezour

9.12.22 09:46

DejfSejf: je potřeba aby ten držák sednul na dosedací plochu pro šroub na objímce představce. Ta dosedací plocha je zapuštěná, tak tam buď dáš podložky, nebo tam uděláš pár ohybů navíc jako zde

Každej představec je jinej, je třeba to řešit individuálně.

Reagovat
KRoser
KRoser

9.12.22 09:43

Parádní práce. Pokud budou držáku na spodní šrouby zavazet bowdeny stačí je pootočit ze předu řidítek na spodek a je po problému.

Reagovat
DejfSejf
DejfSejf

9.12.22 09:30

Pěkná práce taky se přikláním ke spodnímu úchytu. Šel by udělat bez podložek?

Reagovat
jezour
jezour

9.12.22 09:28

DaD: nasadil si mi brouka do hlavy, ještě udělám variantu na spodní šrouby, ale vím že mě to posledně štvalo jak se to o to zasekávají bowdeny, tak jsem se tomu chtěl vyhnout.

No kdybych je trochu zkrátil tak to možná bude v pohodě, stejně mám teď v plánu je měnit.

Reagovat
jezour
jezour

9.12.22 09:25

Adu: díky :-) vážím si toho.

Reagovat
Aduldinho
Aduldinho

9.12.22 08:51

Velkej šikula, tímto u mě získáváš obdiv a bezvýznamný paleček! :-D

Reagovat
jezour
jezour

9.12.22 08:38

DaD: na spodní šrouby jsem držák už dělal, je to trochu složitější na ohýbání a dřou se o to bowdeny, tak jsem to zkusil jinak.

Reagovat
DaD
DaD

9.12.22 08:33

kadlec
kadlec

9.12.22 08:33

Taky bychnto spise dal na spodni srouby, ale jinak cajk.

Reagovat
DaD
DaD

9.12.22 08:29

Práce parádní, ale proč jsi to neudělal na spodní šrouby? Ty dlouhé nástavce nahoře, nevím..
